Cómo cambiar un tubo fluorescente por LED, con o sin cebador: guía paso a paso con esquemas

Cómo cambiar un fluorescente por LED

Para cambiar un tubo fluorescente por LED, primero mira si tu pantalla lleva cebador. Si lo lleva, lo más fácil es poner un tubo LED compatible con reactancia y cambiar el cebador por el cebador LED que viene con el tubo: no tocas ni un cable. Si quieres ahorrar al máximo, o la pantalla no tiene cebador, hay que anular la reactancia y conectar el tubo directo a fase y neutro, siguiendo el esquema del tubo.

Soy Patrick, electricista en Madrid desde 2017, y cambio fluorescentes por LED en casas, garajes, oficinas y comunidades. Aquí te explico las tres formas de hacerlo, con sus esquemas, y cómo cambiar el cebador si de momento solo quieres arreglar el fluorescente.

Antes de empezar: qué fluorescente tienes

¿Lleva cebador?

El cebador es el cilindro pequeño (blanco, gris o azul) encajado en la pantalla, normalmente junto a uno de los portatubos. Se quita girándolo un cuarto de vuelta. Si lo tiene, la pantalla lleva reactancia magnética (una pieza metálica y pesada) y casi siempre un condensador. Si no hay cebador y el tubo enciende al instante, sin parpadear, la pantalla tiene balasto electrónico.

Tipo y medida del tubo

En casas y garajes lo normal son los tubos T8 (26 mm de grosor, casquillo G13). Los T5 (16 mm, casquillo G5) se ven más en oficinas. El tubo LED tiene que ser del mismo tipo y de la misma longitud que el fluorescente:

LongitudFluorescente T8Tubo LED equivalente
60 cm18 W8-10 W
120 cm36 W16-18 W
150 cm58 W22-24 W

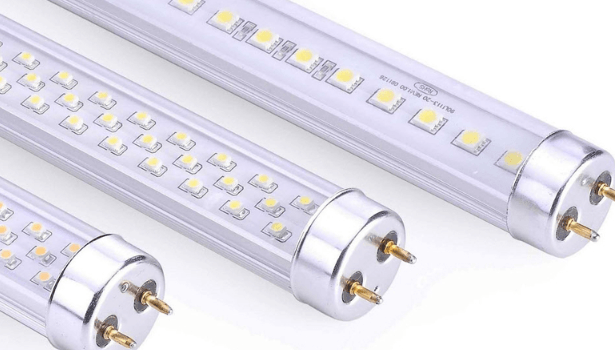

Tipos de tubos LED

¿Por qué cambiarlos ahora?

Desde agosto de 2023 ya no se pueden vender en la Unión Europea tubos fluorescentes T5 ni T8: llevan mercurio y la directiva RoHS los dejó fuera. Cuando se te funda el que tienes, cada vez te costará más encontrar repuesto. Además, el LED:

  • Consume más o menos la mitad: un tubo LED de 18 W da la luz de un fluorescente de 36 W.
  • Dura mucho más: 25.000 horas o más, frente a las 6.000-8.000 de un fluorescente.
  • Enciende al instante, sin parpadeos y sin cebadores que cambiar.
  • No lleva mercurio y apenas se calienta.

Cómo cambiar un tubo fluorescente por LED: las 3 opciones

Antes de nada, corta la corriente desde el cuadro (no te fíes del interruptor de la pared) y comprueba con un buscapolos que no llega tensión. Ten a mano el tubo LED, un destornillador, un pelacables, bornas de conexión y un probador de tensión.

Opción 1, la fácil: tubo LED con cebador LED

Sirve si tu pantalla tiene cebador y compras un tubo LED compatible con reactancia magnética (lo pone en la caja).

  1. Gira el fluorescente un cuarto de vuelta y sácalo con cuidado: lleva mercurio, no lo rompas.
  2. Quita el cebador viejo girándolo y pon en su lugar el cebador LED que viene con el tubo.
  3. Coloca el tubo LED, gíralo hasta que encaje y da la luz.
Esquema para cambiar un tubo fluorescente por LED con cebador LED, manteniendo la reactancia
Opción fácil: se cambian el tubo y el cebador; la reactancia y el condensador se quedan.

La reactancia sigue conectada y gasta unos pocos vatios, pero no tocas ningún cable. Si la pantalla tiene dos tubos, cada uno lleva su cebador: cambia los dos. Ojo con algunas pantallas de 2 tubos de 60 cm en las que los tubos van en serie con una sola reactancia: ahí los tubos LED con cebador no suelen funcionar y es mejor la opción 2.

Opción 2, máximo ahorro: anular la reactancia

Es la que recomiendo y la que hago casi siempre: el tubo LED va conectado directo a 230 V, sin reactancia, cebador ni condensador. También es la opción si la pantalla tiene balasto electrónico y tu tubo no es compatible con él.

  1. Con la corriente cortada, saca el tubo y el cebador, abre la regleta y descuelga la pantalla si hace falta.
  2. Desconecta y quita el condensador y la reactancia (o el balasto electrónico).
  3. Mira en el tubo LED cómo se alimenta: por los dos extremos o por uno solo (en ese caso el lado bueno viene marcado con L y N).
  4. Conecta según el esquema que te toque, con bornas y sin empalmes con cinta. Si dudas de qué cable es cada uno, aquí tienes el código de colores de los cables.
  5. Cierra la pantalla, coloca el tubo y prueba.

Tubo alimentado por los dos extremos: la fase a los pines de un lado y el neutro a los del otro.

Esquema de tubo LED de conexión directa alimentado por los dos extremos: fase a un lado y neutro al otro, sin reactancia ni cebador
Conexión directa por los dos extremos: fase a un lado y neutro al otro.

Tubo alimentado por un extremo: fase y neutro al lado marcado L/N. El otro portatubos se queda sin cables y solo sujeta el tubo.

Esquema de tubo LED alimentado por un solo extremo: fase y neutro en el lado marcado L/N y el otro portatubos sin cables
Conexión directa por un extremo: el otro portatubos queda sin conexión.

Importante: una vez anulada la reactancia, en esa pantalla ya no se puede volver a poner un fluorescente. Ponle una pegatina que lo diga para que nadie lo haga por error.

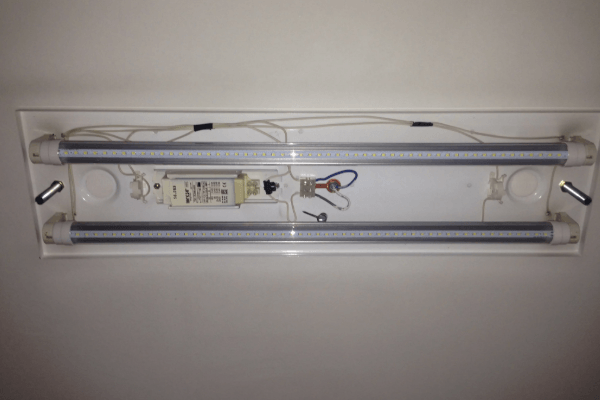

Pantallas de 2 tubos

Con conexión directa, los dos tubos van en paralelo: cada uno recibe su fase y su neutro. Con tubos que se alimentan por un lado, cablea solo el lado L/N de cada tubo.

Esquema para cambiar una pantalla de 2 tubos fluorescentes por LED: los dos tubos en paralelo con fase y neutro
Pantalla de 2 tubos con conexión directa: los dos tubos en paralelo.

Opción 3: cambiar la pantalla entera por una LED

Si la pantalla está vieja, oxidada o amarillenta, o son muchos puntos de luz (un garaje, una oficina, un local), muchas veces compensa poner pantallas o regletas con el LED integrado: no hay reactancia que anular y quedan más finas. Se conectan fase, neutro y tierra a la regleta siguiendo el esquema del fabricante.

Si no enciende: los errores típicos

  • Tubo de conexión directa puesto con la reactancia todavía conectada, o al revés.
  • El cebador viejo puesto en lugar del cebador LED.
  • En tubos de un lado, el lado L/N metido en el portatubos sin cables.
  • Balasto electrónico con un tubo que no es compatible con él.

Cómo cambiar el cebador de un fluorescente

Si de momento quieres seguir con el fluorescente y el problema es que parpadea, tarda mucho en arrancar o solo se iluminan los extremos, lo más probable es que el cebador esté gastado. Cambiarlo es sencillo:

  1. Apaga la luz y, mejor aún, corta el circuito en el cuadro.
  2. Saca el tubo girándolo un cuarto de vuelta.
  3. Gira el cebador en sentido contrario a las agujas del reloj y sácalo.
  4. Pon uno nuevo del mismo tipo: el de 4-65 W sirve para un tubo solo de casi cualquier medida, y el de 4-22 W es para pantallas de 2 tubos pequeños en serie. Lo pone en el cebador viejo.
  5. Encájalo girándolo hacia la derecha, vuelve a colocar el tubo y prueba.

Si con el cebador nuevo sigue parpadeando, puede ser el tubo o la reactancia. Llegado ese punto, y como ya no se fabrican fluorescentes, te sale más a cuenta pasarte a LED con la opción 1 o la 2.

Preguntas frecuentes sobre cambiar fluorescentes por LED

¿Los tubos LED necesitan cebador?

Para funcionar, no. Solo llevan un cebador LED (que en realidad es un puente) los tubos pensados para pantallas con reactancia magnética: sustituye al cebador viejo para que la corriente llegue directa al tubo. Si anulas la reactancia, no hace falta ningún cebador.

Sí, si el tubo es compatible con reactancia magnética y cambias el cebador por el cebador LED. La reactancia sigue gastando unos vatios; si quieres el máximo ahorro, anúlala y conecta el tubo directo a fase y neutro.

Con conexión directa, en paralelo: cada tubo recibe su fase y su neutro. Si usas cebadores LED, cambia los dos cebadores, salvo que los tubos vayan en serie con una sola reactancia; en ese caso es mejor anularla.

Llévalo a un punto limpio o a los contenedores de lámparas de las tiendas de electricidad y bricolaje. Lleva mercurio, así que no puede ir a la basura ni al contenedor de vidrio.

Depende de cuántas pantallas sean y de si hay que anular reactancias. Como referencia, mi hora de trabajo está entre 35 y 50 € (sin IVA ni material), y el precio cerrado te lo digo antes de empezar. Llámame al 602 66 93 19.
