Mi nombre es Patrick y soy electricista con 10 años en Madrid, y esta guía la escribo para que sepas cómo elegir cable eléctrico industrial sin pillarte los dedos. Aquí no vas a encontrar humo: te explico qué sección necesitas según la potencia, cómo influye la distancia y la caída de tensión, qué tipos de cable hay y cuándo conviene sobredimensionar. Todo con tablas, ejemplos reales y palabras normales. Si al final quieres que te lo mire yo mismo, me llamas al +34 602 66 93 19 o me escribes por WhatsApp y te doy precio cerrado antes de empezar.
Por qué elegir bien el cable es tan importante
El cable es la vena de tu instalación. Si te quedas corto de sección, el conductor se calienta, el aislamiento se degrada y ahí empiezan los problemas de verdad: olor a quemado, chispazos, magnetotérmicos que saltan sin motivo aparente y, en el peor caso, un incendio. Si te pasas de grueso, tiras dinero y a veces ni entra en el tubo.
La clave está en el equilibrio: elegir la sección justa para la potencia que vas a mover, la tensión nominal de trabajo, la longitud del tramo y las condiciones donde va instalado (empotrado, al aire, agrupado con otros cables, expuesto al sol…). Cuando entiendes esos cuatro factores, elegir cable deja de ser un misterio.
Como electricista te digo una cosa clara: en Madrid me encuentro muchísimas instalaciones antiguas con cable infradimensionado. Enchufes que se calientan, tomas de cocina con 1,5 mm² cuando deberían ir a 2,5 mm² o más. Elegir bien el cable desde el principio te ahorra reformas eléctricas y disgustos.
Los 4 factores que determinan qué cable necesitas
- Potencia (W) e intensidad (A): cuánta corriente va a circular. A más consumo, más sección.
- Tensión nominal: 230 V monofásico o 400 V trifásico en instalaciones industriales.
- Longitud del tramo: cuanto más largo, más cae la tensión y más sección hace falta.
- Condiciones de instalación: temperatura, tipo de canalización, número de cables agrupados y si va empotrado o al aire.
Con estos cuatro datos ya se puede dimensionar cualquier circuito, desde un punto de luz hasta la línea de un motor industrial.
¿Qué sección de cable necesitas según la potencia? (con distancia y AWG)
Esta es la pregunta del millón. La tabla de sección de cable según potencia te da un punto de partida rápido para instalaciones monofásicas a 230 V. He añadido la equivalencia en AWG (el sistema americano de calibre) y una orientación de hasta qué distancia funciona bien cada sección sin que la caída de tensión te dé problemas.
Tabla de secciones para 230 V monofásico
- 1,5 mm² (≈ AWG 15) — hasta 3.450 W / 15 A: puntos de luz e iluminación. Distancia recomendada hasta unos 25 m.
- 2,5 mm² (≈ AWG 13) — hasta 4.600 W / 20 A: enchufes generales y tomas de cocina. Hasta unos 30 m sin sobredimensionar.
- 4 mm² (≈ AWG 11) — hasta 6.000 W / 25 A: lavadora, lavavajillas, termo eléctrico, circuitos de fuerza medios. Hasta unos 40 m.
- 6 mm² (≈ AWG 9) — hasta 8.000 W / 32 A: cocina/horno, aire acondicionado grande, línea general en pisos. Hasta unos 55 m.
- 10 mm² (≈ AWG 7) — hasta 10.000 W / 40 A: líneas de alimentación, cargador de coche eléctrico. Hasta unos 70 m.
- 16 mm² (≈ AWG 5) — hasta 14.500 W / 63 A: acometidas, subcuadros, líneas industriales cortas.
Ojo con las distancias: los valores de arriba son orientativos para tramos cortos. En cuanto pasas de esas distancias, tienes que subir de sección aunque la potencia sea la misma, porque entra en juego la caída de tensión. Te lo explico justo debajo.
Una duda muy típica: ¿Cuándo usar cable de 4 mm²? Lo uso cuando el circuito mueve entre 20 y 25 A: termo eléctrico, lavavajillas, líneas de fuerza de talleres pequeños o tramos de 2,5 mm² que quedan demasiado largos. Es el escalón intermedio perfecto entre el enchufe normal y las líneas gordas.
Tabla calibre-sección-amperios (mm² y AWG)
Aquí tienes una tabla de amperaje de cables mm2 más completa, con la intensidad admisible en cobre y en aluminio y el uso típico. Sirve tanto para vivienda como para naves y locales. Es la referencia que uso cuando me preguntan por el calibre de cables en España.
Tabla sección cable amperios (cobre y aluminio)
- 1,5 mm² / AWG 15: ~15 A en cobre · ~11 A en aluminio · Alumbrado.
- 2,5 mm² / AWG 13: ~20 A en cobre · ~15 A en aluminio · Enchufes.
- 4 mm² / AWG 11: ~25 A en cobre · ~20 A en aluminio · Fuerza media, termo.
- 6 mm² / AWG 9: ~32 A en cobre · ~25 A en aluminio · Cocina, aire.
- 10 mm² / AWG 7: ~40 A en cobre · ~32 A en aluminio · Líneas de alimentación.
- 16 mm² / AWG 5: ~63 A en cobre · ~50 A en aluminio · Acometidas, subcuadros.
- 25 mm² / AWG 3: ~80 A en cobre · ~63 A en aluminio · Industrial, derivaciones.
- 35 mm² / AWG 2: ~100 A en cobre · ~80 A en aluminio · Líneas generales de nave.
Estos valores son para instalación estándar. Si el cable va agrupado con muchos otros o dentro de un tubo con alta temperatura, la corriente admisible baja y hay que aplicar coeficientes de corrección. Si quieres, te paso la tabla completa en PDF cuando hagamos el presupuesto: me escribes por WhatsApp y te la mando. Estos números salen de la ITC-BT 19 del REBT, no me los invento.
Longitud del cable y caída de tensión: cómo calcularla
Este es el punto que casi nadie te explica y donde más errores veo. La corriente, al recorrer el cable, pierde tensión por el camino. Cuanto más largo es el tramo y más fina la sección, más cae. Si la caída de tensión es alta, tus aparatos reciben menos voltaje del que deberían: bombillas que van tenues, motores que rinden mal y calentamiento del conductor.
Fórmula paso a paso (monofásico)
Para corriente monofásica, la caída de tensión en voltios se calcula así:
- e (V) = 2 × L × I / (γ × S)
- L = longitud del tramo en metros.
- I = intensidad en amperios.
- γ (gamma) = conductividad del cobre, ≈ 56.
- S = sección del conductor en mm².
En trifásico se sustituye el 2 por √3 (1,73). Luego pasas esa caída a porcentaje dividiendo entre la tensión y multiplicando por 100.
Caída de tensión máxima admisible según REBT
- Circuitos de alumbrado: máximo 3 % en instalaciones de vivienda.
- Otros usos (fuerza, enchufes): máximo 5 %.
- Instalaciones industriales desde el cuadro general: hasta el 5 % en fuerza y 3 % en alumbrado, según trazado.
Ejemplo real: 20 m en vivienda
Imagina un circuito de enchufes de 16 A a 20 m con 2,5 mm². Aplicando la fórmula: e = 2 × 20 × 16 / (56 × 2,5) ≈ 4,57 V. Sobre 230 V eso es un 1,99 %. Está por debajo del 5 %, así que 2,5 mm² vale. Perfecto.
Ejemplo real: 50 m hasta un jardín o caseta
Ahora el mismo circuito de 16 A pero a 50 m para alimentar una caseta de jardín. Con 2,5 mm²: e = 2 × 50 × 16 / (56 × 2,5) ≈ 11,4 V, un 4,96 %. Va justísimo. Aquí yo subiría a 4 mm² para bajar la caída al ~3 % y quedarme tranquilo.
Regla práctica: si el tramo supera los 30-40 m, sube una sección respecto a lo que te diría la tabla de potencia. La longitud manda tanto como la potencia. Este es uno de los cálculos clave cuando te preguntas cómo elegir el cable eléctrico adecuado.
Cuándo y cómo sobredimensionar el cable
Sobredimensionar significa poner una sección mayor de la mínima que exige la tabla. No es tirar dinero: en muchos casos es lo correcto y lo que marca el REBT. Estos son los criterios que aplico:
- Tramos largos: como acabo de explicar, para mantener la caída de tensión dentro de límites.
- Temperatura elevada: naves con calor, cables al sol o cerca de máquinas. El calor reduce la corriente admisible.
- Agrupación de conductores: si metes varios cables juntos en un mismo tubo, cada uno disipa peor y hay que aplicar un factor de reducción; a veces toca subir de sección.
- Cargas futuras: si prevés ampliar circuitos eléctricos o poner un cargador de coche, dejar sección de sobra ahora te ahorra picar pared después.
- Motores y arranques: un motor puede pedir 2,3 veces su corriente nominal en el arranque. El cable y las protecciones magnetotérmicas deben aguantarlo sin problema.
La coordinación entre cable y protección es sagrada: el magnetotérmico tiene que saltar antes de que el cable se dañe. Si tienes dudas de si tu instalación está bien protegida, reviso el cuadro eléctrico y te lo dejo claro. Trabajo también en cambio y actualización de cuadros eléctricos.

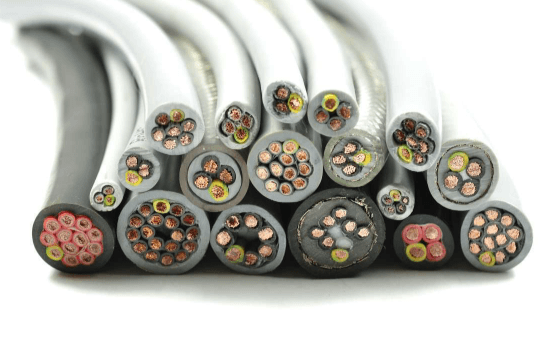

Tipos de cables eléctricos más comunes (y cuál necesitas tú)
No todos los cables valen para todo. Estos son los que más uso en instalaciones de vivienda, local e industria en Madrid:
Por su uso más habitual
- H07V-K y H07V-U (450/750 V): el clásico cable de instalación interior bajo tubo. El K es flexible (muchos hilos), el U es rígido. Para enchufes, luces y cuadros de vivienda.
- RZ1-K (0,6/1 kV): cable libre de halógenos, aislamiento XLPE. Es el que uso en locales comerciales, garajes y sitios con pública concurrencia porque en caso de fuego no suelta humos tóxicos.
- RHZ1: cable de media tensión para líneas de distribución, uso más específico.
- Cables armados: con protección metálica, para enterrar o zonas con riesgo mecánico en entornos industriales.
- Cable de neopreno (H07RN-F): flexible y muy resistente, para alargadores industriales, máquinas y usos a la intemperie.
Todos estos cables llevan certificación AENOR. Fíjate siempre en el marcado impreso a lo largo del cable: ahí viene sección, tensión y tipo.
Tipos de cables según rigidez, aislamiento y tensión
Rígidos vs flexibles
El rígido (un solo hilo o pocos hilos gruesos) es más barato y va bien en tramos fijos bajo tubo. El flexible (muchos hilos finos) se dobla mejor, es más cómodo de meter en curvas cerradas y es imprescindible en máquinas o donde haya movimiento.
PVC vs XLPE
El aislamiento de PVC aguanta hasta unos 70 °C y es el estándar en vivienda. El XLPE (polietileno reticulado) soporta hasta 90 °C, disipa mejor el calor y admite más corriente para la misma sección. Por eso el XLPE se usa en cables 0,6/1 kV e industriales.
450/750 V vs 0,6/1 kV
La tensión nominal te dice hasta qué voltaje aísla el cable con seguridad. El 450/750 V vale para interior bajo tubo en vivienda. El 0,6/1 kV es más robusto: para bandejas, exterior, enterrado, industria y locales de pública concurrencia.
Unipolar vs multipolar y apantallado
El cable unipolar lleva un solo conductor por funda; el cable multipolar agrupa varios (fase, neutro, tierra) en una misma cubierta, muy cómodo para tiradas exteriores. El cable apantallado lleva una malla metálica que protege frente a interferencias: se usa en señales, datos y variadores de frecuencia, donde el ruido eléctrico da guerra.

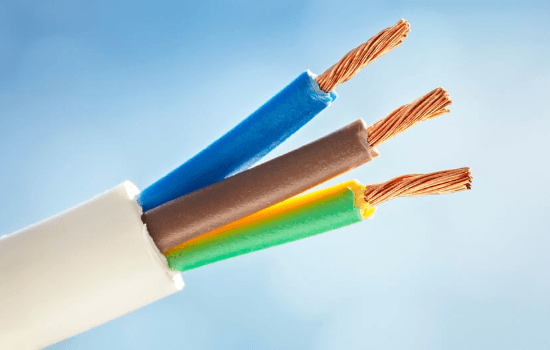

El código de colores de los cables
- Marrón, negro o gris: fase.
- Azul: neutro.
- Amarillo-verde: tierra (protección). Nunca uses este color para otra cosa.
Respetar los colores no es capricho: es seguridad y lo exige la normativa. Cuando reviso instalaciones antiguas en Madrid me encuentro cables sin código claro, y eso es un aviso de que toca actualizar.
Herramientas esenciales para pasar y fijar cable
Si te animas a hacer un tramo tú mismo, estas son las herramientas que de verdad usas:
- Sonda tiracables (guía pasacables): la varilla de nylon o acero para pasar el cable por el tubo. Sin ella, sufres.
- Guiacables y lubricante: para tiradas largas o tubos con curvas.
- Prensacables (racores): para fijar y sellar el cable a la entrada de cajas y cuadros.
- Pelacables y crimpadora: para pelar sin dañar el conductor y poner terminales.
- Canalizaciones: tubo corrugado, canaleta o bandeja según dónde vaya.
El material de calidad no es caro comparado con el disgusto de rehacer el trabajo. Aun así, si es un circuito de fuerza o toca meter mano en el cuadro, mejor que lo haga yo: te doy el Certificado de Instalación Eléctrica y garantía por escrito.
Errores comunes al elegir cable (y cómo evitarlos)
- Quedarse corto de sección para ahorrar unos euros. Es el error nº1 y el más peligroso.
- Ignorar la longitud del tramo y no calcular la caída de tensión.
- Mezclar cable de aluminio y cobre sin conectores adecuados.
- Meter demasiados cables en un tubo sin dejar espacio para disipar calor.
- No respetar el código de colores.
- Usar cable de PVC de vivienda en un local de pública concurrencia donde toca libre de halógenos.
Normativa vigente en España (actualizado 2024)
En España manda el REBT (Reglamento Electrotécnico para Baja Tensión) y sus Instrucciones Técnicas Complementarias:
- ITC-BT 19: instalaciones interiores, secciones mínimas e intensidades admisibles. Es la que uso para dimensionar cable.
- ITC-BT 20: sistemas de instalación y canalizaciones.
- Guía-BT: las guías técnicas de aplicación que aclaran cada ITC.
El REBT está publicado en el BOE y se actualiza periódicamente. Todo lo que te cuento aquí está alineado con la normativa a 2024. Cuando hago una instalación, la dejo lista para el boletín eléctrico y la legalización si hace falta.
Casos prácticos en Madrid
Piso reformado en Carabanchel
Vivienda de 70 m² donde renové la instalación completa. Circuitos de alumbrado en 1,5 mm², enchufes en 2,5 mm², cocina y termo en 4 y 6 mm². En total unos metros de cable H07V-K bajo tubo nuevo, cuadro actualizado con sus diferenciales y magnetotérmicos. Precio cerrado antes de empezar y garantía por escrito. El cliente pasó de saltos constantes a una instalación tranquila.
Local comercial en Chamberí
Aquí usé cable RZ1-K libre de halógenos por ser local de pública concurrencia, líneas de fuerza en 6 y 10 mm² para las máquinas y un subcuadro nuevo. Dejé todo listo para el Certificado de Instalación Eléctrica. Trabajo también en Retiro, Salamanca, Tetuán, Getafe, Móstoles, Alcorcón, Leganés, Las Rozas, Majadahonda y toda el área metropolitana.
Si quieres que te dimensione y monte el cable correcto en tu casa o local, pídeme presupuesto sin compromiso al +34 602 66 93 19 o por WhatsApp. Te doy precio cerrado antes de empezar, sin sorpresas y sin intermediarios.
Lo que dicen mis clientes
«Ha sido un placer haber podido contar con Patricio para la instalación eléctrica completa de mi vivienda. Rápidos, eficaces y con un trato tan cercano y amable. Sin lugar a duda volveré a contar con ellos para futuros proyectos.» — Laura Cano Martín (Madrid), 5★
«Super profesional, con facilidad de adaptación a tus peticiones, muy resolutivos y con unos resultados excelentes.» — Antonio Ventura Durán (Madrid), 5★
Tengo 5.0★ con 50 reseñas en Google y 10 años trabajando en Madrid. Atiendo urgencias 24 horas, 365 días, y en la mayoría de avisos urgentes en Madrid capital llego en menos de 30 minutos.
Preguntas frecuentes
¿Cómo elegir cable eléctrico industrial?
Calcula la intensidad a partir de la potencia y la tensión (230 o 400 V), elige la sección con la tabla de la ITC-BT 19, comprueba la caída de tensión según la longitud del tramo y aplica los factores por temperatura y agrupación. Para industria suelo usar cable 0,6/1 kV tipo RZ1-K y, en máquinas, neopreno flexible.
¿Cuándo usar cable de 4 mm²?
Para circuitos de 20 a 25 A: termo eléctrico, lavavajillas, líneas de fuerza medias o tramos largos donde el 2,5 mm² se quedaría corto por caída de tensión.
¿Qué significa C1, C2, C3, C4, C5 en electricidad?
Es la clasificación de reacción al fuego de los cables (Euroclases). Van de mejor a peor comportamiento frente al fuego: los de clase alta propagan menos la llama y sueltan menos humo, y son obligatorios en locales de pública concurrencia y vías de evacuación.
¿Cobre o aluminio?
En vivienda y la mayoría de instalaciones, cobre: conduce mejor y admite más corriente por sección. El aluminio se usa en secciones grandes y acometidas por precio y peso, pero necesita más sección para la misma intensidad.
¿Qué diferencia hay entre 450/750 V y 0,6/1 kV?
La tensión nominal que aísla el cable. El 450/750 V es para interior bajo tubo en vivienda; el 0,6/1 kV es más robusto, para exterior, enterrado, bandejas e industria.
¿Puedo hacer yo la instalación del cable?
Puedes pasar cable en circuitos sencillos, pero para tocar el cuadro, dar de alta la luz, cambiar potencia o emitir el boletín eléctrico necesitas un electricista certificado. Yo reviso siempre la instalación antes de trabajar y te dejo todo con garantía por escrito.
¿Trabajas en toda la Comunidad de Madrid?
Sí, en Madrid capital y alrededores: Carabanchel, Chamberí, Arganzuela, Ciudad Lineal, Retiro, Salamanca, Tetuán, Getafe, Móstoles, Alcorcón, Leganés, Fuenlabrada, Las Rozas, Majadahonda, Alcobendas y muchos más. Llámame y confirmamos disponibilidad en tu zona.
