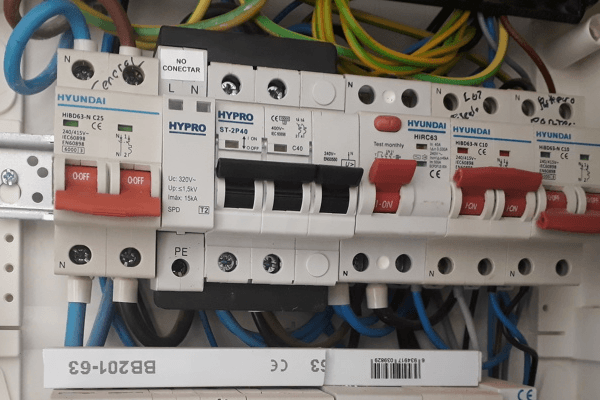

El cuadro eléctrico es el punto desde el que se distribuye y protege toda la electricidad de una casa. No es una caja con varios interruptores colocados al azar. Cada protección tiene una función concreta y cada circuito debe estar preparado para la carga que va a soportar.
Una instalación de cuadro eléctrico en una vivienda debe adaptarse al tamaño de la casa, los electrodomésticos, la potencia prevista y las necesidades actuales y futuras.
Aquí te explico qué debe llevar un cuadro eléctrico, cómo se organizan sus circuitos, dónde debe colocarse y qué reviso antes de instalarlo.

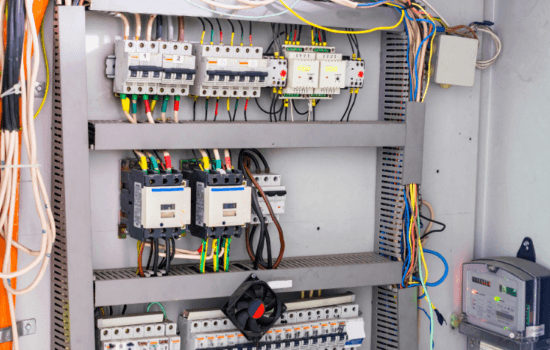

¿Qué es el cuadro eléctrico de una vivienda?
El cuadro eléctrico, también llamado cuadro general de mando y protección, recibe la alimentación de la vivienda y la distribuye entre los distintos circuitos: iluminación, enchufes, cocina, horno, lavadora, baño y otros consumos.
Su función no consiste únicamente en permitirte cortar la corriente. También debe proteger la instalación frente a:
- Sobrecargas.
- Cortocircuitos.
- Fugas de corriente.
- Contactos eléctricos.
- Determinadas sobretensiones.
Cuando el cuadro está bien diseñado, una avería en un circuito puede desconectarse sin dejar necesariamente toda la vivienda sin servicio.
Además, localizar el problema resulta mucho más sencillo cuando cada línea está correctamente separada y etiquetada.

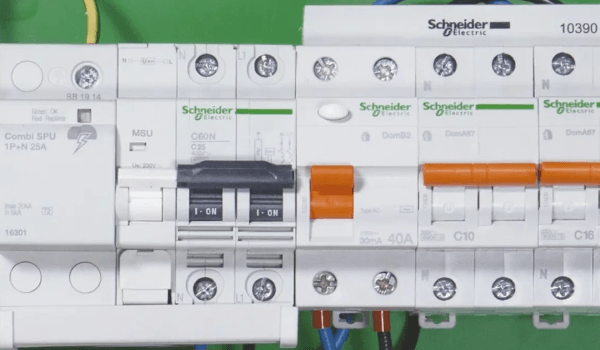

¿Qué debe llevar un cuadro eléctrico moderno?
Los componentes se seleccionan según las características de la instalación. No existe una combinación universal que sirva para todas las viviendas, pero estos son los elementos que normalmente encontrarás:
- IGA o interruptor general automático: permite cortar la alimentación de la vivienda y protege la instalación frente a sobrecargas y cortocircuitos generales.
- Interruptor diferencial: desconecta la corriente cuando detecta una fuga que puede poner en riesgo a las personas.
- PIA o pequeños interruptores automáticos: protegen individualmente los circuitos de iluminación, enchufes, cocina, lavadora y demás líneas.
- Protección contra sobretensiones: protege los equipos eléctricos frente a elevaciones de tensión. Su configuración depende del suministro y de las características de la instalación.
- ICP: limita la potencia contratada. En muchas viviendas actuales esta función ya está integrada en el contador digital.
- Envolvente y embarrados: permiten mantener las protecciones organizadas, aisladas y montadas con seguridad.
También dejo todos los circuitos identificados. Parece un detalle menor hasta que salta una protección y nadie sabe qué zona de la vivienda controla.
¿Qué circuitos debe tener el cuadro eléctrico de una vivienda?
En una vivienda con electrificación básica, la instalación se distribuye mediante circuitos independientes. Cada uno tiene una finalidad concreta.
| Circuito | Uso principal |
|---|---|
| C1 | Puntos de iluminación de la vivienda. |
| C2 | Enchufes de uso general y frigorífico. |
| C3 | Cocina y horno. |
| C4 | Lavadora, lavavajillas y termo eléctrico. |
| C5 | Enchufes de los baños y tomas auxiliares de la cocina. |
Estos circuitos no se separan por capricho. Un horno, una lavadora y una lámpara no consumen lo mismo ni necesitan la misma protección.
Por eso la sección del cable y el magnetotérmico deben estar coordinados. Colocar una protección de mayor intensidad no mejora la instalación si los conductores no están preparados para soportarla.
No recomiendo copiar un esquema encontrado en internet. Dos pisos con los mismos metros pueden tener necesidades muy diferentes si uno utiliza vitrocerámica, horno, termo eléctrico y aire acondicionado, mientras que el otro funciona con gas.
Electrificación básica y electrificación elevada
La electrificación básica cubre las necesidades habituales de utilización de una vivienda. La electrificación elevada se plantea cuando existe una mayor previsión de consumo o hacen falta circuitos adicionales.
Puede ser necesaria, por ejemplo, en viviendas con:
- Una superficie útil superior a 160 m².
- Calefacción eléctrica.
- Aire acondicionado.
- Una gran cantidad de puntos de luz o enchufes.
- Sistemas de domótica o gestión energética.
- Infraestructura para recargar un vehículo eléctrico.
En estas viviendas pueden añadirse circuitos específicos para:
- Más puntos de iluminación.
- Más tomas de corriente generales.
- Calefacción eléctrica.
- Aire acondicionado.
- Secadora independiente.
- Domótica y sistemas de seguridad.
- Recarga de vehículos eléctricos.
- Circuitos adicionales para cocina o electrodomésticos.
La electrificación no se decide únicamente por la potencia que tienes contratada ahora. Conviene pensar en el uso real de la vivienda y los equipos que pueden instalarse en el futuro.
Cómo realizo la instalación del cuadro eléctrico
Trabajar dentro de un cuadro implica un riesgo eléctrico importante. No es un trabajo para improvisar ni para aprender probando conexiones.
El proceso profesional incluye varias comprobaciones antes, durante y después del montaje.
1. Reviso la instalación existente
Compruebo la alimentación, la toma de tierra, el estado de los conductores, las secciones de los cables, los circuitos disponibles y las protecciones existentes.
También reviso si existen:
- Empalmes improvisados.
- Conexiones flojas.
- Signos de calentamiento.
- Cables deteriorados.
- Ampliaciones anteriores mal ejecutadas.
2. Calculo las necesidades de la vivienda
Valoro los metros de la casa, los electrodomésticos, la climatización, la potencia prevista y los circuitos necesarios.
No monto el mismo cuadro en un apartamento pequeño que en una vivienda con horno, inducción, termo eléctrico, secadora y varios equipos de aire acondicionado.
3. Selecciono las protecciones
Selecciono la envolvente, el interruptor general, los diferenciales, los magnetotérmicos y el resto de las protecciones necesarias.
Cuando el espacio lo permite, también dejo módulos libres para futuras ampliaciones. De esta manera no tendrás que cambiar todo el cuadro si dentro de unos años quieres añadir aire acondicionado, una nueva línea o un cargador eléctrico.
4. Organizo e identifico los circuitos
Los cables deben quedar ordenados, correctamente conectados y sin cruces o empalmes innecesarios.
Cada protección queda identificada para que puedas saber rápidamente qué controla:
- Iluminación.
- Enchufes.
- Cocina y horno.
- Lavadora y lavavajillas.
- Baños.
- Aire acondicionado.
- Otros circuitos independientes.
5. Realizo las comprobaciones finales
Antes de dar el trabajo por terminado, compruebo el funcionamiento de las protecciones, el apriete de las conexiones y el comportamiento general de la instalación.
También te explico qué controla cada magnetotérmico. Un cuadro no queda terminado simplemente porque cierre la tapa y vuelva la corriente.
¿Dónde debe colocarse el cuadro eléctrico?
En una vivienda, los dispositivos generales de mando y protección deben situarse normalmente junto a la puerta de entrada.
No deben instalarse dentro de dormitorios, baños o aseos. La altura desde el suelo debe estar comprendida entre 1,4 y 2 metros.
El cuadro también debe quedar accesible para poder cortar la corriente o actuar con rapidez cuando exista una avería.
No recomiendo esconderlo detrás de un mueble fijo ni bloquearlo con cajas, abrigos u otros objetos. Puedes utilizar una solución decorativa, pero la puerta debe poder abrirse fácilmente.
Normativa para instalar un cuadro eléctrico
La instalación debe cumplir el Reglamento Electrotécnico para Baja Tensión y las instrucciones técnicas aplicables a instalaciones interiores en viviendas.
Que un cuadro tenga más de 15 o 20 años no significa automáticamente que sea ilegal. Sin embargo, sí conviene revisarlo si presenta:
- Fusibles antiguos.
- Ausencia de interruptor diferencial.
- Protecciones insuficientes.
- Calentamientos.
- Cables deteriorados.
- Empalmes improvisados.
- Ampliaciones realizadas sin control.
Cuando se reforma o amplía una instalación, la parte modificada debe ejecutarse aplicando los criterios técnicos y de seguridad correspondientes.
Por eso primero reviso el estado real y después te explico qué hace falta cambiar y qué puede mantenerse.
Errores frecuentes en los cuadros eléctricos
Estos son algunos de los problemas que encuentro con más frecuencia:
- Varios cables conectados sin orden en una misma protección.
- Circuitos sin identificar o con etiquetas incorrectas.
- Magnetotérmicos que no corresponden con la sección del cable.
- Puentes improvisados.
- Tornillos o conexiones flojas.
- Marcas de calor o quemaduras dentro del cuadro.
- Un único diferencial para demasiados circuitos.
- Cuadros sin espacio para futuras ampliaciones.
- Protecciones anuladas porque supuestamente “saltaban demasiado”.
Si una protección salta, no está molestando. Está avisando de que existe una sobrecarga, una fuga o una avería.
Subirla una y otra vez sin localizar la causa puede agravar el problema.
Precio de instalar un cuadro eléctrico en Madrid
El precio depende del número de circuitos, la calidad de los materiales, el estado del cableado, el espacio disponible y la necesidad de añadir protecciones o adaptar líneas.
Como orientación:
- Un cuadro de 5 a 7 circuitos puede situarse entre 400 y 550 €.
- Un cuadro de 8 a 10 circuitos suele moverse entre 500 y 750 €.
- Los cuadros grandes, con más circuitos o trabajos adicionales, pueden situarse entre 700 y 1.000 €.
Estos precios son orientativos. No cuesta lo mismo montar un cuadro nuevo con las líneas ya preparadas que identificar cables antiguos, corregir empalmes y adaptar parte de la instalación.
Antes de empezar reviso el trabajo y te doy un precio claro y explicado. Así sabes qué voy a instalar, qué incluye y cuánto vas a pagar.
Si lo que necesitas es sustituir un cuadro antiguo, también puedes consultar mi servicio para cambiar el cuadro eléctrico de una vivienda.
¿Hace falta boletín eléctrico?
No todos los trabajos realizados en un cuadro obligan automáticamente a emitir un nuevo certificado.
La necesidad de presentar un Certificado de Instalación Eléctrica o CIE depende del alcance del trabajo, del estado de la instalación y del trámite que necesites realizar.
Puede solicitarse, por ejemplo, en situaciones como:
- Una vivienda nueva.
- Una reforma eléctrica completa.
- Una ampliación importante de la instalación.
- La legalización de una instalación.
- Determinados aumentos de potencia.
- Algunos cambios o reactivaciones de suministro.
Soy Patrick, electricista certificado y puedo emitir boletines cuando la instalación cumple los requisitos.
Antes de comenzar te indico si lo necesitas, para que no pagues trámites que no corresponden ni descubras el problema cuando la reforma ya está terminada.
Preguntas frecuentes sobre la instalación del cuadro eléctrico
¿Cuántos diferenciales necesita una vivienda?
Depende del número y el tipo de circuitos. Como mínimo, debe instalarse un diferencial por cada cinco circuitos. En muchas viviendas conviene repartirlos mejor para evitar que una sola fuga deje toda la casa sin corriente.
¿Se puede ampliar un cuadro eléctrico existente?
Sí, siempre que la envolvente tenga espacio, las protecciones sean compatibles y la instalación admita el nuevo circuito.
Si el cuadro está saturado, deteriorado o mal organizado, puede ser mejor sustituirlo por uno nuevo.
¿Cuánto se tarda en instalar un cuadro eléctrico?
Un trabajo sencillo puede resolverse en unas horas. Si hay que identificar líneas, corregir conexiones o adaptar parte del cableado, el trabajo necesitará más tiempo.
¿Puedo instalar yo mismo el cuadro eléctrico?
No lo recomiendo. Un error dentro del cuadro puede provocar una descarga, dañar aparatos o dejar circuitos sin la protección adecuada.
La instalación debe ser ejecutada y comprobada por un electricista profesional.
¿Qué hago si un magnetotérmico salta constantemente?
No lo mantengas subido a la fuerza ni sustituyas la protección por otra de mayor intensidad. Primero hay que localizar si existe una sobrecarga, un cortocircuito o un problema en algún aparato.
